角钢式卡套-法兰与矩形风管的装配特点

您是第 位读者    发布日期:2013-09-28

角钢式卡套-法兰与矩形风管的装配:角钢卡套-法兰与矩形风管的装配连接形式有两种:当风管壁厚δ-1.5mm时采用不锈钢翻边加铆接连接形式;而当风管壁厚δ>1.5二时只能采用不锈钢翻边加点焊或点焊找正后满焊的连接形式。
①当采用不锈钢翻边铆接时,在平整的工作台或地坪上,将两只卡套-法兰分别套人风管的两端,并使不锈钢翻边量外露先找正铆接其中一只卡套-法兰。方法是按风管预留的不锈钢翻边留量的尺寸,将卡套-法兰边靠上,随后先铆住角上的一只铆钉,并以铆好这只铆钉的风管棱线为基准,用角尺紧靠这一棱线.调整卡套-法兰的进出使之与角尺保持90°,再铆好另一边上的另一只铆钉,这样就保证了卡套-法兰边与风管中心(棱线)保持了垂直。用同样方法找正与先铆好的两只铆钉相邻梭线相垂直的两个边另两个角上的两个铆钉,这样就基本找正了。见图9-2所示。此时,还可以用角尺进一步检验卡套-法兰是否垂直,方法是以平台或地坪为基准,用角尺紧靠平台或地坪,另一边校验卡套-法兰竖直边与角尺另一边是否垂直。
用上述找平找正的方法将另一端卡套-法兰四个角铆钉铆上,然后用手欲按两端卡套-法兰,有无翘角扭曲现象,如欺按发现卡套-法兰不平,应用手锤将卡套-法兰竖直边击打振动几下,力度不要太大,一般即可消除翘角,此时,再用手电钻或用铆钉冲孔,将所有铆钉铆牢,最后把不锈钢翻边全部敲出。注意不锈钢翻边至四个角时,应当用方锤鸭舌面錾延几下再不锈钢翻边,否则,四个角会出现豁口。

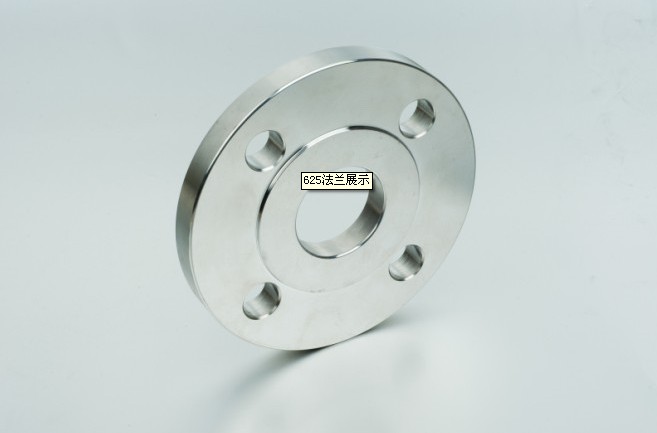

卡套-法兰
②采用不锈钢翻边点焊装配时,先将卡套-法兰套在风管的两端,并使风管端头外露8一10mm,然后用角尺测定检查调整卡套-法兰端面使之与风管中心线(棱线)垂直,方法同不锈钢翻边铆接找正后,先点焊卡套-法兰外边棱角处,再点焊同一平面另一棱角卡套-法兰边;用同样方法找平找正卡套-法兰后将另两棱角处的法兰点焊后,再以30mm间距点焊长度为20mm全部焊好,最后再将不锈钢翻边全部打出打平即可。
③当采用满焊装配连接时,卡套-法兰套人风管后,使管端缩进法兰平面4~6mm,用上述找平找正之方法检测法兰后,先在角钢式法兰与风管外壁棱角表面点焊,只有当四个棱角点焊好,再将另一端法兰找正后棱角点焊好。当确认两只法兰准确并相互平行后,再以间距为50mm,点焊长度为20mm,实施点焊。最后沿风管的四周把法兰的内边与风管口进行满焊。
矩形风管在装配卡套-法兰时,在铆接、焊接前,找平找正工作非常重要,一定要认真操作,不能有大的误差。否则,会因为一、两只法兰找平找正出现太大偏差,会使系统组装后出现歪扭现象,进而导致系统横不平竖不直且无法调整的后果。
铝板风管与角铝法兰连接当采用不锈钢翻边铆接时,应当使用铝铆钉,而不得使用碳素钢铆钉,以防止产生电化学腐蚀而降低铝板耐腐蚀性能。
不锈钢风管与卡套-法兰连接采用不锈钢翻边形式。
