角钢式卡套-法兰与圆形风管的装配

您是第 位读者    发布日期:2013-09-27

角钢式卡套-法兰与圆形风管的装配:
①当风管壁厚61.5rrun时,可以用不锈钢翻边加铆接方法加以固定。方法是将卡套-法兰套人风管两端,用直角尺检测管段素线与卡套-法兰平面的垂直度,当确认合格后,留够翻边量,一般为6-10mm,即可用手电钻先钻出一个铆钉孔(或直接用铆钉冲孔)用手工或用铆接钳进行铆接。依次选择几个点,找正后钻或冲孔,进行铆接。当确认一端卡套-法兰在同一平面且与风管素线垂直后,把铆钉孔全部钻或冲出并进行铆接后,再把不锈钢翻边敲出打平。管段的另一只卡套-法兰用同样方法找正、钻或冲孔,尔后铆接,需要注意的是要以前一只卡套-法兰为基准,用卷尺量至另一端卡套-法兰的距离,使两只卡套-法兰相互平行,距离相等。

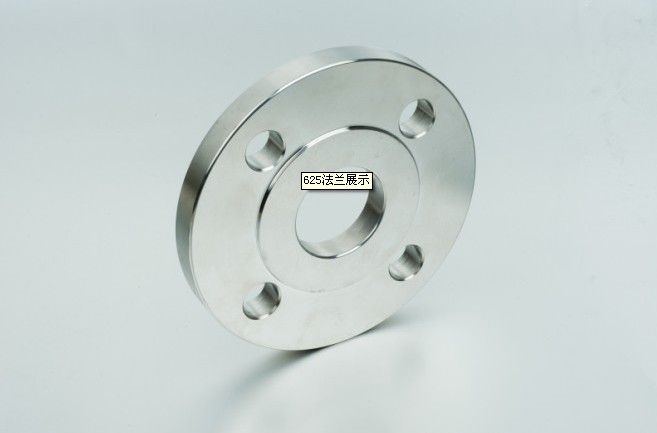

卡套-法兰
②当风管壁厚8> 1.5mm时,角钢卡套-法兰与风管的装配连接方法有两种:一种是不锈钢翻边与点焊并用;另一种是沿风管管口.的周边与卡套-法兰满焊。
a.当采用不锈钢翻边与点焊并用时,找正方法如前所述,当确认卡套-法兰与风管素线垂直后,留足翻边量,即可在角钢卡套-法兰与风管外表面选择几处点焊将卡套-法兰与风管固定,点焊长度为20mm,间隔距离为30mm,待圆周方向点焊完后,即可用方锤把翻边全部敲出打平。风管另一端卡套-法兰找正方法同前,确认卡套-法兰与风管素线垂置,且与另一端卡套-法兰相互平行,就可以用上述方法把卡套-法兰与风管固定起来,再敲出翻边,卡套-法兰与风管装配即告完成。
b.若采用风管管口满焊方案时,方法是将风管管口缩进角钢卡套-法兰46mm,检测卡套-法兰表面与风管素线垂直并使卡套-法兰圃周方向在同一平面后,即可在卡套-法兰与风管外表先选择若干点点焊,待另一端卡套-法兰找正后,先点焊最后在管口与卡套-法兰内圈的连接处进行满焊。
