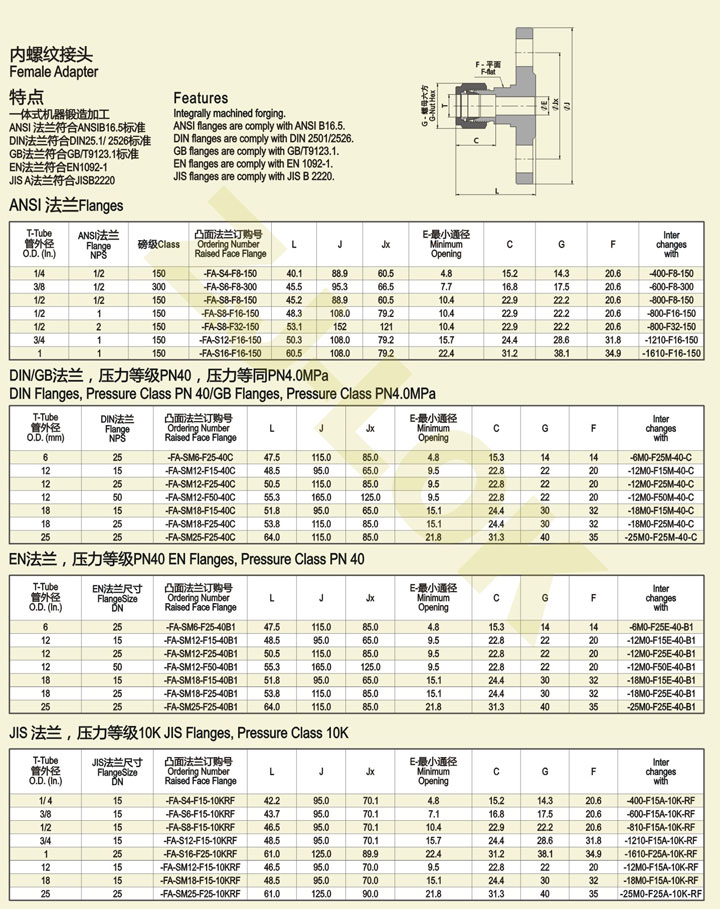

卡套-法兰

品牌:方顿
 材质:不锈钢
 品名:卡套-法兰
 用途:调节
 连接形式:法兰
 工作温度:常温(℃)
 压力环境:常压
 驱动方式:手动
 品牌:中任
 试验压力:6.4(MPa)
 公称通径:6(mm)
 标准:国标
 流动方向:单向
 零部件及配件:配件
 适用介质:油品
 类型(通道位置):直通式
 适用范围:高温高压油、气、液体
 需仔细阅读以下卡套法兰安装说明:
产品说明
 ◎螺母螺纹镀银,可有用削减与本体螺纹的摩擦系数。
 ◎选用高质量锻件,零部件加工精度高,保证卡套的管子变形精准。
 ◎经硬化和抛光的螺纹延长了接头的寿数,防止螺纹的咬合。
 ◎尺度规模从1/4"至1"或6mm至25mm
 ◎卡套的外表硬化功能,其机械功能且不下降防腐功能,即便在恶劣及压力极大的环境中也能正常作业。
 ◎接头拆开和从头紧固便利。
 请仔细阅读以下装置说明
 ◎1" 或 25 mm 及以下的 FORNYLOK 卡套接头
 1. 用手将螺母拧紧。
 2. 将 Tube 管刺进卡套接头内, 保证 Tube 管顶在端口的肩部。
 3. 将螺母从手紧方位拧松 1/4 圈。
 4. 将接头或阀门的本体牢牢固定,用扳手拧螺母 1 1/4 圈。关于小尺度接头 (1/16"、1/8" 和 3/16"、2 mm、3 mm 和 4 mm),用扳手拧螺母 3/4 圈。
 ◎堵头和端口接头
 1. 牢牢固定接头的本体,从手紧的方位开端将堵头或端口接头紧固 1/4 圈,关于小尺度的接头 (1/16"、1/8" 和 3/16"、2 mm、3 mm 和 4 mm),用扳手拧紧螺母 1/8 圈。
 2. 复装:从手紧方位开端用扳手稍稍紧固
 端口接头的 Tube 管端的装置与 FORNYLOK 卡套接头一样。
 ◎超越 1" 或 25 mm 的FORNYLOK卡套接头
 1. 将带有卡套和螺母的 Tube 管刺进接头的本体内,用手将螺母拧紧。
 2. 用预装器将卡套装置在 Tube 管上, 详细细节见卡套预装器的阐明。
 3. 用扳手拧紧螺母 1/2 圈
 ◎复装(一切尺度)
 1. 用扳手稍稍紧固螺母。
 2. 从头装置时,将螺母拧到拆开前符号的方位。
 3. 在拆开卡套接头之前,在螺母和本体上做上符号。
