针对短形卡套弯头制作方法

您是第 位读者    发布日期:2013-09-18

针对短形卡套弯头制作方法。

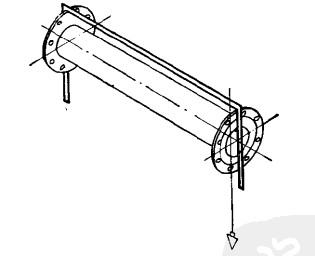

短形卡套弯头制作如图所示,具体作法如下:

卡套弯头制作
(1)用两个直角弯尺测最两端卡套-法兰面横竖平行情况,
(2)用线坠或水平测量两端卡套-法兰孔垂直情况,
(3)总长减去两个垫片厚度。

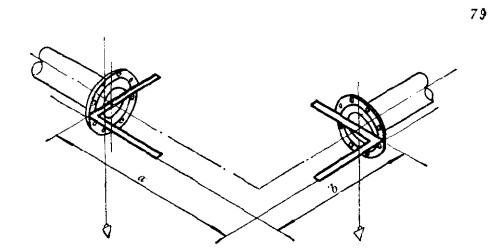

90°卡套弯头制作如图所示,具体作法如下。


90度卡套弯头制作(1)用a,b两个直角弯尺,一端根据卡套-法兰孔找出垂直线.另一端根据卡套-法兰平面引垂线,两线重合,即找出一端卡套-法兰孔和另一端的卡套-法兰平面;
(2)用C直角弯尺顺管洲出卡套-法兰孔:
(3)用d卡套-法兰弯尺测出两端横竖平行垂直面;
(4)两端长度减去卡套-法兰垫片厚度。
