缓闭止回阀的控制管路中要用到缓闭调节阀，而缓闭调节阀的调节针阀是控制水压缸补水流量的关键装置，其流量系数需通过试验来确定的。
试验模型

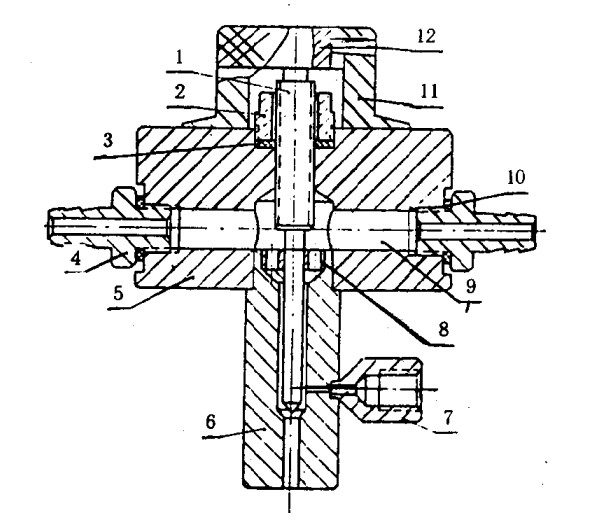

调节针阀如图3-11所示，本试验采用90度锥角的阀芯，为了使介质在阀内流动均匀，安装两个对称的进水口。
调节针阀的结构图
I—带有阀瓣的阀杆2螺母，3—密封圈，4—接头，5阀体，6—阀座，
7—测压嘴，8—导向环，9阀腔，10—密封圈，11—指示盘，12—销子
阀体上带有分度盘，旋转角度可由指示盘上的读数线读出，这样读出旋转角度就知道了调节针阀的阀瓣垂直位置(即阀瓣开度).阀体与指示盘为滑动配合，以减少读数的误差，保证阀瓣与阀座同心度的要求.
试验装置与测量仪器
I.试验装置

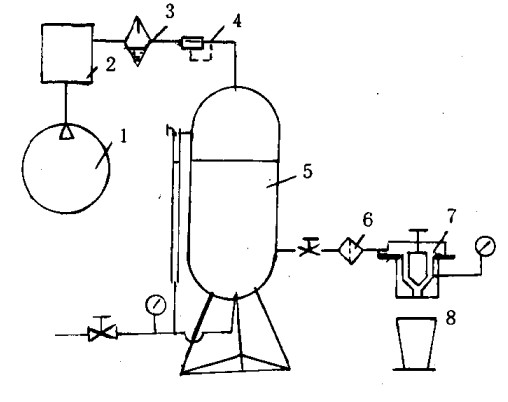

试验装置如下图所示，储水罐顶部的输气管装有压力定值器，使得测量时有稳定的压力和流量.试验时压力波动在5mm水柱之内，流量稳定。为防止水中的杂质、铁锈，在调节针阀入口处装有过滤器。
试验装置示意图
1—空压机，2—储气罐.3—气水分离器，4—减压调压阀，
5—有压水室，6—过滤器，7—试验针阀调节装置,8—接水容器
