卡套-法兰与风管、配件的装配

您是第 位读者    发布日期:2013-09-27

卡套-法兰与风管、配件的装配。
卡套-法兰与风管、配件的装配是一道很重要的工序,它不仅关系系统的内在质量,也会影响观感质量。例如,卡套-法兰与风管、配件的铆接不牢固,翻边不合适会出现局部漏风,而这样的积累误差,有可能造成整个系统因沿程损失过大,风速与风量达不到设计要求;又例如,卡套-法兰与风管、配件装配时找平找正马虎,铆接后出现歪扭,待组装成系统后会使系统风管出现横不平、竖不直等问题。因此,铆接卡套-法兰时,一定要精心操作,严格按操作规程进行。

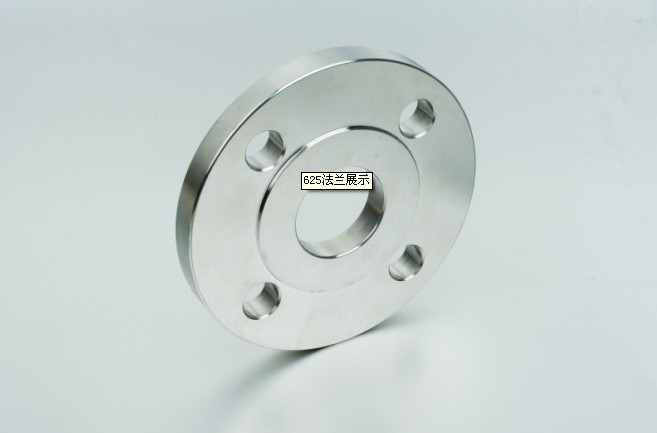

卡套-法兰
施工准备
(1)相关尺寸检查与要求
1)为保证卡套-法兰与风管、配件的装配质量,卡套-法兰的内径或内边长应比风管、配件的外径或外边长大,具体尺寸:
当d或B≤300mm时,为2mm;
当d或B>300mm时,为3mm;
2)检查风管与配件的加固情况:当d>800mm或B>630mn-时,应采取加固措施。
3)检查卡套-法兰焊缝有无漏焊、假焊与孔洞,并采取补焊措施。
4)卡套-法兰与风管、配件装配前,一定要先进行防腐处理,若有漏刷,一定要补刷;有时根据需要还应刷好面漆。
5)检查卡套-法兰铆钉孔与螺栓孔有无遗漏未打;螺栓孔准确精度,有无互换性。
(2)主要工量机具
1)不锈钢钢板尺、钢卷尺、直角尺、量角规
2)方锤、衬铁、木方尺、剪刀
3)手电钻、铆接钳
(3)作业条件
1)卡套-法兰与风管、配件的装配场地最好选择在工作平台上或已做好地坪的场地上,利于找平找正,铆接不易出现歪斜现象。
2)若在临时搭设的工棚内进行、最好地面上铺设有δ>8mm的钢板,且棚内光线充足。
3)工作场地应配置可靠的电源,以及安全防护装置。
(4)装配连接的形式
卡套-法兰与风管、配件连接形式,工程中较常用的有翻边,翻边铆接和焊接三种形式。最为常用的是翻边铆接形式。见图9-1所示。
卡套-法兰与风管、配件的连接形式
(a)翻边形式;(b)翻边铆接形式;
(c)翻边点焊形式;(d)满焊形式
1)翻边形式:翻边形式适用于扁钢卡套-法兰与风管直径较小(d≤280mm)的圆风管,矩形不锈钢风管或铝板风管、配件的连接,
2)翻边铆接形式:翻边铆接形式适用于角钢卡套-法兰与壁厚占≤1.5mm、直径较大的风管及配件的连接。
3)焊接形式:此形式适用于角钢卡套-法兰与壁厚δ> 1.5mm的风管、配件的连接。并按风管、配件口径大小的实际情况,采用翻边点焊或沿风管、配件周边进行满焊连接,如图9-1。
