弹簧式针型阀结构的发展

您是第 位读者    发布日期:2013-09-12

弹簧式针型阀结构的发展。
针型阀分两种基本类型:重锤式和弹黄式。最初型式的弹簧式针型阀采用的是组合碟形弹簧。但在载荷大时,这种型式的弹簧就不合适了。最初的重锤式针型阀使用在阀杆中心直接加载的重锤而不用杠杆。随着设备压力和生产能力的提高,逐渐地过渡到了杠杆重锤式和带螺旋形弹黄的弹簧式针型阀。
目前,杠杆式针型阀的应用范围限于阀杆载荷不超过750公斤力、重锤质量不超过75公斤。因为当载荷过大时阀体会变形,而这将对阀门关密件的密封带来不利的影响。根据这个原则,在高压和大容量情况下,采用重锤式针型阀已越来越少。
在蒸汽锅炉上,最近几年以前,杠杆重锤式针型阀曾长期地被优先采用;而现在,也开始被弹簧直接加载的针型阀和带辅助操纵机构的针型阀所取代。在造船和化学工业中,则从一开始起就广泛地采用了对振动不太敏感、使用也更加可靠的弹簧式针型阀。
在过去几十年期间内,针型阀的结构改变得很少。但近年来由于所建造的设备比过去要复杂得多,因而对于现代设备的针型阀来说,改进结构、提高工作可靠性就成了首要的问题。
弹簧式针型阀按其结构来说是简单的。其缺点是弹簧作用力随着阀门的开启高度而增加,但这可以用帮助阀门开启的专门机构来弥补。全启式针型阀相对于阀座截面积的排量系数可达0.90~0.95。保证排量系数高的首要条件是阀瓣开启高度要大,至少不低于0.25d0,最好是(0.3~0.4)do。为了获得0.90以上的排量系数,有必要根据气体动力学原理进行结构的通道部分的试验工作。

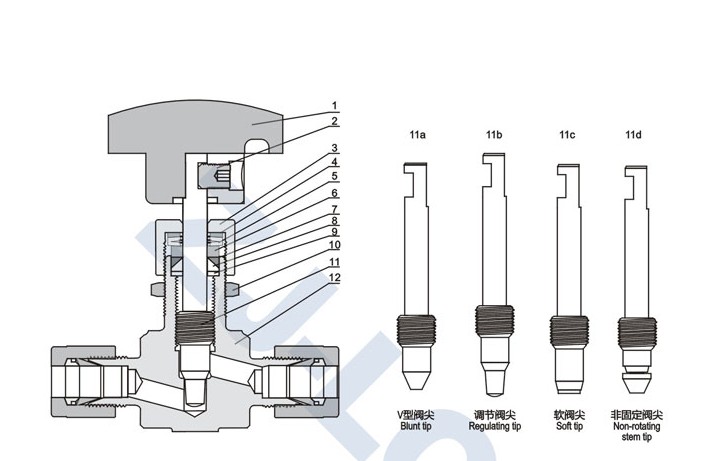

针型阀
全启式针型阀结构的发展是按两条途径进行的。途径之一是增加受介质冲击作用的阀瓣的有效面积,使之迅速开启。这可以通过加大阀瓣直径或在阀杆上装设独立的冲力盘来实现。这样,阀门开启时受介质流束冲击作用的表面积增加了,从而可达到大的开启高度。
