进、排气管路的针型阀工作的一般情况

您是第 位读者    发布日期:2013-09-11

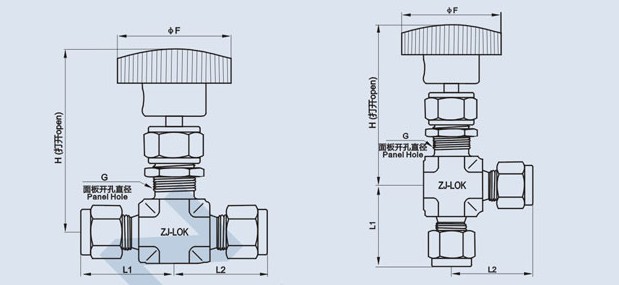

下面我们研究有进、排气管路的针型阀工作的一般情况。
针型阀工作情况和在阀关闭时期系统上压力的分布情况。阀前及在进气管路上产生工作压力P.,这和高压容器中情况一样。阀后及在排气管路上产生压力P,,这和低压容器中情况一样。
阀开启时系统上的情况。同时高压容器中根据规定标准允许压力增高到Pma:>P,。随着气体沿管路流动,因管路阻力关系压力降到Ph1<Pmazo
在低压容器中,当通过针型阀放气时,根据规定标准,允许压力为P2max>P20,。由于气体流过排气管路时产生阻力,规定阀后压力Ph1>P2maxo。
这样一来,针型阀通道截面的尺寸应根据阀前压力Ph2:及阀后压力Ph2计算。为此,提供下列压力以计算针型阀比较适合:
LEI方程式(2)及(3)确定阀前最大允许压力Pmax及阀后(低压)最大允许压力P2max。开启后的阀前压力Ph:小于容器中压力Pmax,其差值相当于输入管路中的压力损失大小,即:
Ph1 = Pmax-△pmp1(公斤力/厘米)
直接装在容器上的阀,其开启后的阀前压力为:
Phi=Pma,(公斤力/厘米2)
封闭式阀后压力在阀关闭时期等于连接阀排气管的容器中的压力P20出期间,阀后压力由容器中最大允许压力p2m。及针型阀和此容器间的管路气体动力阻力所形成的压力等构成。
Ph2 = P2max + △PmP2(公斤力/厘米)
数值△pmP1及△pmP2。在选定阀及进、排气管路尺寸后应进行验算。
取阀刚开启的压力P。为小于最大压力Pmax3%,即:
Po-Pm2x-0.03P1(公斤力/厘米)
阀关闭的压力为:
P1>P2≥o.8P1(公斤力/厘米)
与阀前压力有关的全升式针型阀阀瓣运动情况。在压力由P1到P0的上升时期,克服密闭阀的弹簧力。在压力由Po到Ph:的上升时期,阀开始象低升阀一样稳步开启,然后,突然间达到全升。压力降到P3时,保证阀迅速关闭。
压力P3上限受压力P1限制,因为压力超过P1条件下阀关闭时,阀将漏气,从而将不利于密封表面。在关闭状态下,当压力超过P1时,阀重新开启,然后密封机构发生振动,这种振动只有在排除压力升高的原因后,压力显著下降时才能停止。
