卡套接头组装

您是第 位读者    发布日期:2013-11-08

卡套接头的结构
SF6气体的金属管道通过接头与气室相通,接头要求必须密封不漏气,连接方便、拆卸灵活。卡套的结构如图所示。它由接头体、卡套、螺帽三部分组成。接头的外表面车有管螺纹,内部车成锥形,其表面如图4-4的形状。

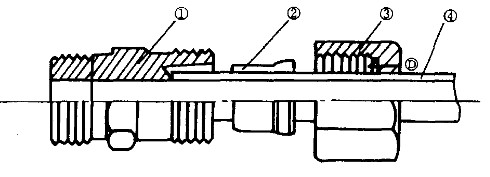

卡套接头装配前的状态图
①—接头体;②—卡套;③—螺帽;④—铜管;⑤—圆形例角

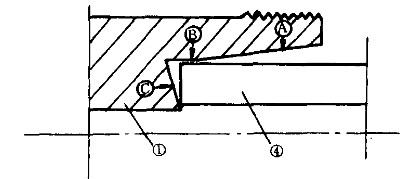

卡套接头的锥形口放大图
①一接头体;④一钢管
其锥形的末端有一段直孔如图所示,这一部分是插人气管时导向用的。末端铣成一个反锥面的斜面如图所示,它的作用是防止管道紧固时将管子挤扁。螺帽内侧螺丝的底部有一个圆锥倒角如图所示,它的作用是将紧固力由螺帽传递到卡套,并保持卡套的尾部紧切人到铜管的表面加强其密封性。即使铜管内的压力很高,也不会泄漏。管接头与铜
管已连接好的示意图如图4-5所示。

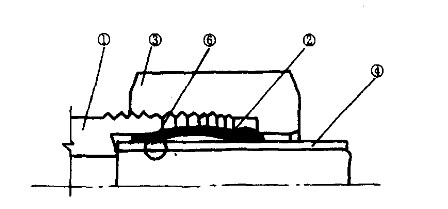

管接头与铜管已连接完毕后的示意图图
①—接头;②—卡套;③—螺帽;④—铜管;⑥一切割刃
当螺帽压紧卜套时,卡套的切刃处如图所示。

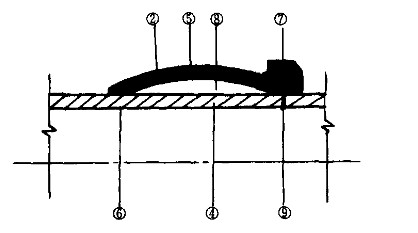

装配后卡套与铜管的相互关系图
②—卡套;④—铜管;⑤—卡套顶部;⑥—卡套端部与铜管的密封处;⑤—卡套中部;⑥—切割刃;⑦—卡套端部;⑧一凸起的空间
卡套的咬切刃全部切人到铜管的表面,紧紧相贴,如图中序一号⑥所示。卡套的顶部与接头体的锥面密切咬合如⑤处。卡套中部凸起的空间如图中⑧所示。它起到弹簧的作用,使卡套两端与铜管紧紧相贴,不能松动,即使高气压也不泄漏。因此制作卡套的材料要有韧性。卡套的头部也与铜管紧紧接合如图中④所示。
卡套接头的装配工艺
将螺帽和卡套套人铜管里,把气管接头装好,气管插进接头里,并紧贴底部,在图上的指定部位涂硅油,用手拧到不能再转动为止。然后在螺帽与铜管之间打上记号、从此位置起按表4-5的旋转圈数用扳手紧固。如厂家规定了力矩值,最后用力矩扳手紧固。
