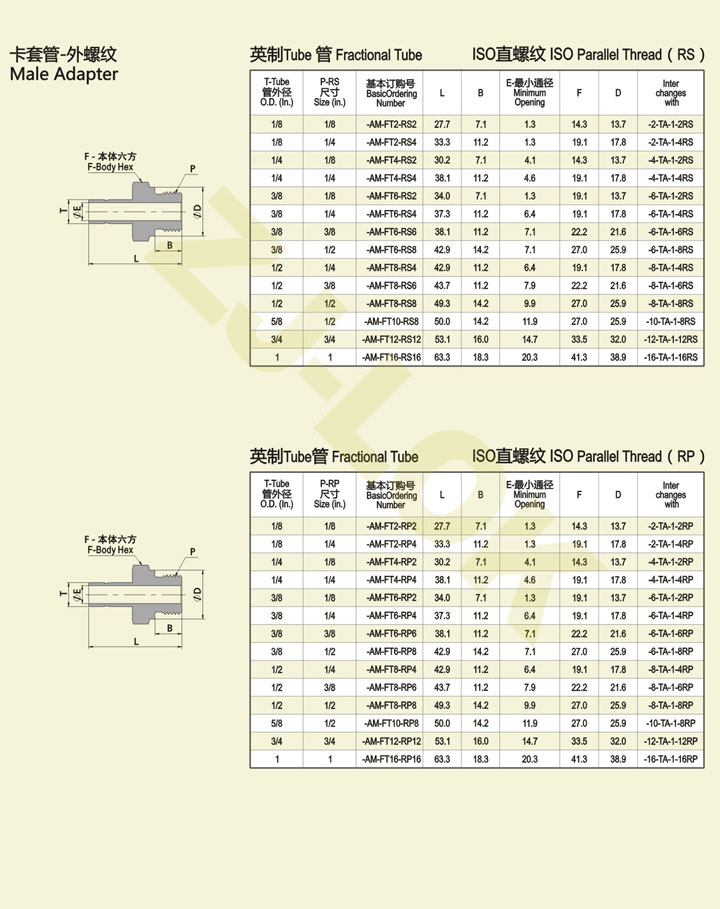

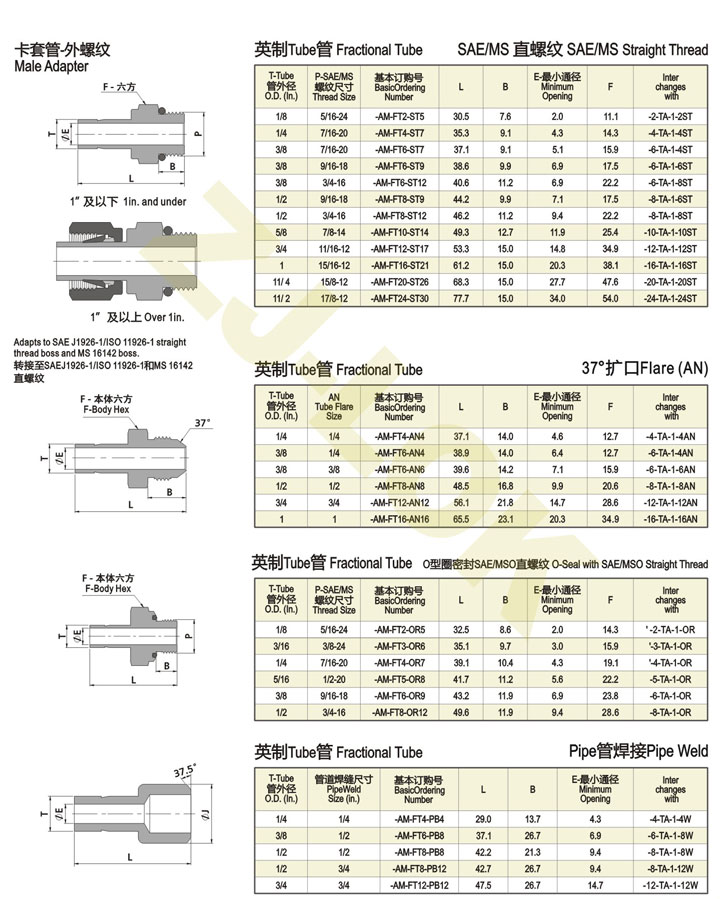

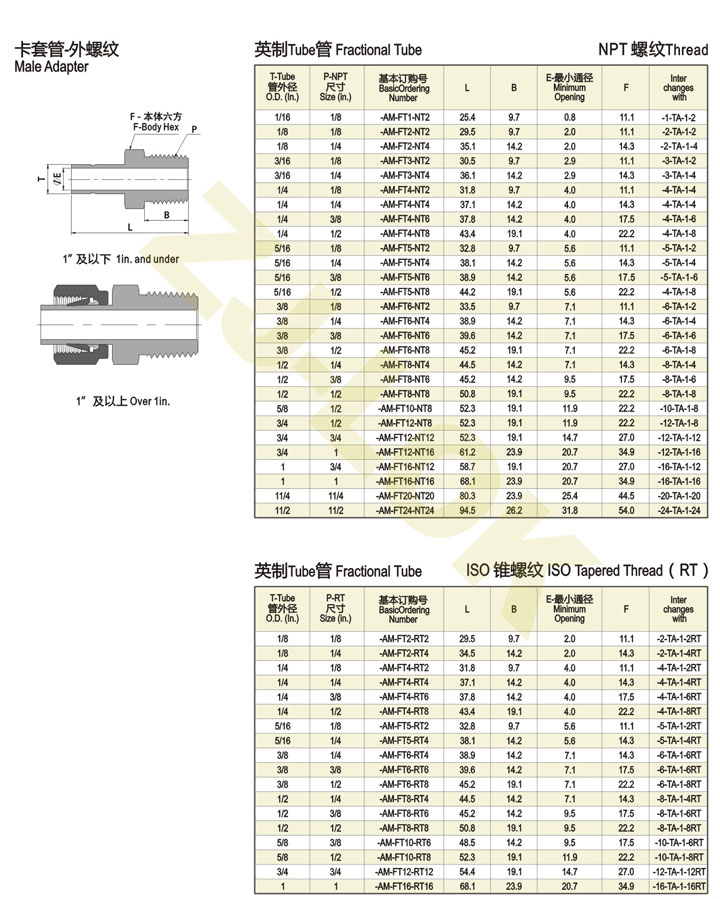

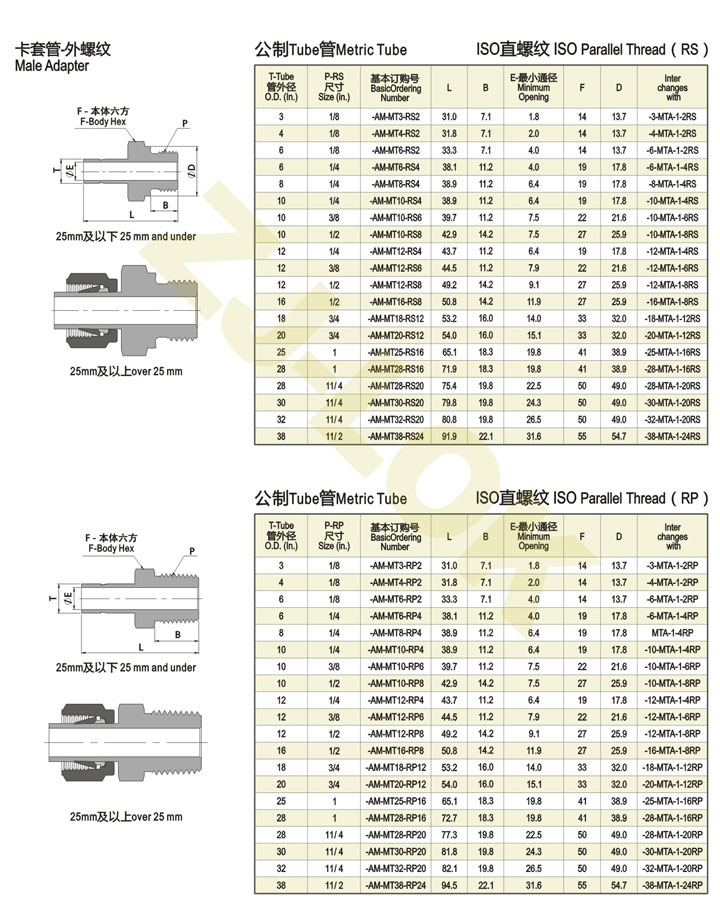

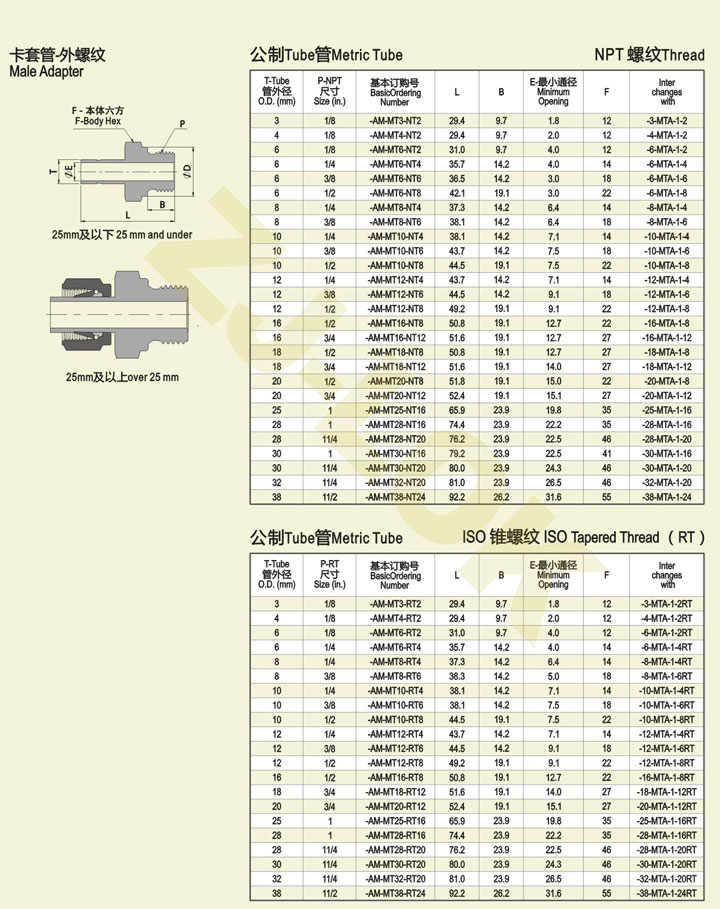

卡套管-外螺纹

种类:多款供选
品牌:方顿
种类:直通
材质:不锈钢304,316
接管口径:20(mm)
耐温:450(℃)
耐压:40(MPa)
别名:管接头
品名:卡套管-外螺纹
安装形式:卡套式
螺纹形式:国标,美标,英标
适用范围:船舶修造、石油石化、化工、电子、炼油、化工、石油、天然气、食品、制药、仪器仪表
产品别名:卡套式管接头
接管口径:4-32(mm)
产品优点:连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠
加工定制:是
产品说明
卡套管接头有接头体和卡套螺母组成,卡套螺母套在钢管上插进接头体后需旋紧螺母,卡套前端外侧和接头体锥面的贴合,内刃可以咬入无缝钢管内来形成密封。
卡套管接头安装工艺介绍
(1)安装工艺
1、锯下合适长度的无缝钢管,去除端口毛刺。钢管端面要与轴线垂直,角度公差不大于0.5度。如果钢管需要折弯,则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向,不要装反了。
3、卡套管接头在预装配接头体螺纹和卡套上涂上润滑油,把钢管插入接头体,(钢管一定要插到底)用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管,这个转折点可以通过拧紧力矩的增加感受到(压力点)。
5、达到压力点后,再将螺母拧紧1/2圈。
6、将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转,但不能轴向移动。
7、最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止,接着再拧紧1/2圈安装完毕。
(2)重复安装
所有的卡套管接头都可以多次重装,但要保证零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面,用手拧紧螺母。
2、用扳手拧紧螺母,直至拧紧力矩急剧增大,再拧紧1/4至1/2圈即可。
(3)检查
卡套管接头可拆下钢管检查装配是否合乎要求:卡套端部的钢管上应该有均匀的轻微凸起。卡套不能前后滑动,但允许有轻微转动。
(4)泄漏原因
1、钢管没有插到底
2、螺母没有拧紧
3、钢管外表面刮伤或钢管不圆。
4、钢管太硬。
(1)检查
卡套管接头可拆下钢管查看装置是不是符合要求,卡套端部的钢管上有无均匀和细微凸起。卡套不能前后滑动,但答应有细微转动。
(4)走漏缘由
1、钢管没有插究竟
2、螺母没有拧紧
3、钢管外外表刮伤或钢管不圆。
4、钢管太硬。
(2)装置技术
1、锯下适宜长度的无缝钢管,去掉端口毛刺。钢管端面要与轴线一致,视点差不低于0.5度。假如钢管折弯,则钢管端面的曲折部的直线段长度不可少于3倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。小心螺母和卡套的方向,不怕装反了。
3、卡套管接头的预装置接头体螺纹和卡套上要涂上润滑油,再把钢管刺入接头体。
4、拧紧螺母到卡套后来卡住钢管,注意拧紧时要感受到压力点,在到达压力点后,再将螺母拧紧1/2圈。
5、将之前装置接头体全部拆下,再检查卡套的刃边的嵌入状况,若有看到突起就有必要填满卡套前端的空间。卡套能够略微旋转,但不能轴向移动。
6、尾末装置时,将预装置的接头体在螺纹处涂上润滑油,再压紧螺母拧至可感觉到的拧紧力,接着再拧紧1/2圈装置结束。
(3)重复安装
一些卡套接头若需屡次重装,但要确保零件无损坏且干净无油污。
1、把钢管刺进接头体到卡套贴紧接头体的内锥面贴紧,再手动拧紧螺母。
2、用扳手旋紧螺母,直到拧紧力矩增大,再拧紧1/4至1/2圈即可。
