安装形式：卡套式
产品别名：管接头

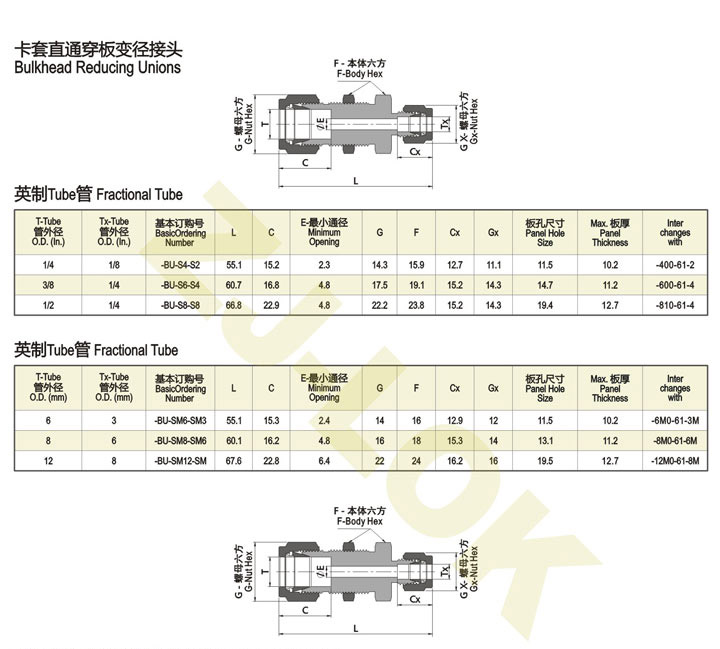

产品品名：卡套直通穿板变径接头
接管口径：20（mm）
耐温：450（℃）
耐压：40（MPa）
螺纹形式：NPT
种类：直通
品牌：方顿
材质：不锈钢 304 316
制造标准：GB3733.1～3765-83
适用介质：油、气、水的管路连接。
适用范围：船舶修造、石油石化、化工、电子
加工定制：是
卡套接头安装牢靠、耐压高、耐温性强，密封性优和反复性好、安装检修简单、工作靠等特点。卡套直通穿板变径接头先将钢管插入卡套内，此时卡套螺母会锁紧，来抵触卡套，切入管子会密封。它与钢管连接时不用焊接，主要作用防火、防爆、高空作业，能消除焊接不慎带来的弊端。在炼油、制药、石油、天然气、化工、食品、仪器仪表等系统自控装置管路中，也是一种较为先进的连接零件。
锥管螺纹：ZG,G,NPT等
配管：Φ4～Φ42的普通级精度无缝钢管
公称压力：25MPa.40MPa
制造材料：304 316 20#
适用温度：≤450℃
| 米制METRIC | ||||||||||
| TUBE | O.D. | CATALOG | RU 型 (TYPE RU) | |||||||
| T1 | T2 | NUMBER | A | D1 | D2 | E | G1 | G2 | F | H |
| 4 | 3 | RU-4-3 | 38.1 | 13.7 | 12.9 | 2 | 12 | 10 | 12 | 25.0 |
| 4 | 6 | RU-4-6 | 39.4 | 13.7 | 15.3 | 3 | 12 | 14 | 14 | 24.4 |
| 6 | 8 | RU-6-8 | 42.3 | 15.3 | 16.2 | 5 | 14 | 17 | 14 | 27.4 |
| 6 | 10 | RU-6-10 | 44.5 | 15.3 | 17.2 | 5 | 14 | 19 | 19 | 29.5 |
| 6 | 12 | RU-6-12 | 47.3 | 15.3 | 22.8 | 5 | 14 | 22 | 22 | 29.5 |
| 8 | 10 | RU-8-10 | 45.1 | 16.2 | 17.2 | 6 | 17 | 19 | 19 | 30.0 |
| 8 | 12 | RU-8-12 | 47.8 | 16.2 | 22.8 | 6 | 17 | 22 | 22 | 30.2 |
| 10 | 12 | RU-10-12 | 48.7 | 17.2 | 22.8 | 8 | 19 | 22 | 22 | 31.0 |
| 12 | 16 | RU-12-16 | 52.0 | 22.8 | 24.4 | 10 | 22 | 27 | 24 | 31.8 |
| 12 | 18 | RU-12-18 | 53.5 | 22.8 | 24.4 | 10 | 22 | 30 | 27 | 33.3 |
| 18 | 25 | RU-18-25 | 61.0 | 24.4 | 31.3 | 15 | 30 | 38 | 35 | 38.6 |
| 20 | 25 | RU-20-25 | 62.0 | 26.0 | 31.3 | 16 | 32 | 38 | 35 | 39.9 |
