1.针阀阀体盖的拆卸
针阀阀体盖可以连同叶片泵及控制阀体一同拆卸,这里介绍的是拆卸叶片泵和控制阀体后,针阀阀体盖的拆卸。
(1)拆卸变速器侧盖。
Q)拆卸叶片泵.
(3)拆卸控制针阀阀体.

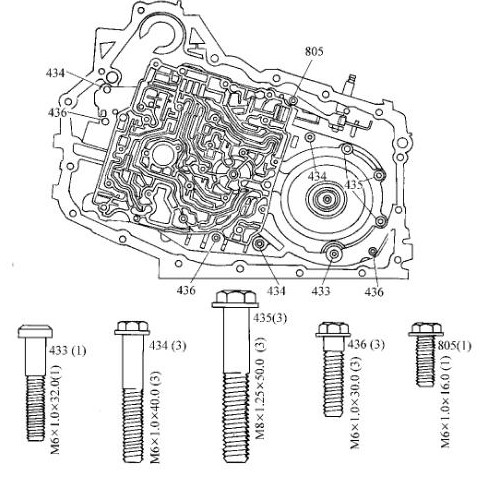

(4)拆卸阀壳体螺栓,见图
(5)拆卸针阀阀体盖,注意止推垫圈514及432,见图。
(6)取下密封垫并清洁变速器壳体与针阀阀体盖密封面。
2.针阀阀体盖的安装
q)安装针阀阀体垫。
Q)使用J36850润滑剂或同等的替代品将止推
垫圈514及432固定在针阀阀体盖上。
G)安装针阀阀体盖,注意将其定位于壳体销,并使手动阀就位。
(4)安装壳体盖螺栓,紧固:
一螺栓433-436 (M6)至12N·m。
一螺栓435 (M8)至25N·m。
