产品改进后结构及改进前后的对比

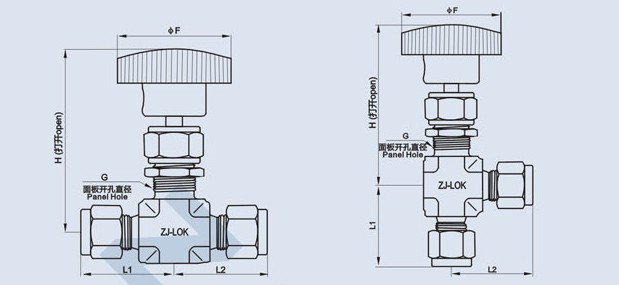

多功能不锈钢针阀完好地保存了原由不锈钢针阀的特点，结构简单，使用方便，容易装卸，方便维修和保养，更突出了它的卸压功能，希望这种防喷工具能得到广泛的推广和使用。它主要由本体、弹簧、阀座、阀芯、顶杆、释放接头、o型密封圈等零件组成 ，如图所示
▲▲另部件阀芯与阀座的改进：
多功能不锈钢针阀实质是一种安全阀，这就要求这种产品能够100%确保泥浆、油气上涌，它的密封性能显得尤为重要。以前我们材料采用H62或聚四氟乙烯，密封效果不太好，有时有渗漏，寿命也只有300小时，经过多次加工试验发现，产品的主要密封面是一个环面，这个环面是决定产品摩擦、磨损和密封性能的关键，同时也决定产品密封的工作寿命。为了改善产品的密封性能和环面的润滑状况，我们将表面造型应用于密封，在这个密封环面上加工出沟槽，排出俩个密封件之间的微弱气体，让接触更全面、更完整，实现俩件密封的零泄漏，大胆采用金属材料，增加使用时间。
▲▲主要零部件的加工流程：
材料选用40CrMnMo 热处理HB285-320
本体：下料→粗车→热处理调质→无损探伤→精车锥管螺纹→磷化→试压
阀座：下料→粗车→热处理调质→无损探伤→精车→研磨→电镀→研磨→抛光
阀芯：下料→粗车→热处理调质→无损探伤→精车→铣加工→研磨→电镀→研磨→抛光
释放接头：下料→粗车→热处理调质→无损探伤→精车→铣加工→精车锥管螺纹→磷化
