ZGL型试验台的结构和测试系统

您是第 位读者    发布日期:2013-10-06

ZGL型针阀偶件高压液体流量试验台是由无锡油泵油嘴研究所研制的,是测量长型孔式针阀偶件高压液体流量的专用测试设备。它适用于P,J,S,T,U系列长型孔式针阀体的流量测量,
以及针阀偶件最大升程时的流量测量。也可用于单孔孔板的流量测量。ZGL-2型试验台可测量针阀偶件任意升程的流量。
1.试验台的结构和布局
试验台由床身、测从岛于油系统、流量测量和显示系统、电气控制系统、工作台而、针阀偶件夹具、孔板夹具、气动突紧系统,油温控制系统等纪成。各扎制系统安袋在床身内部,电气控制系统安装在试验台上方的的柜中,各显示仪表及信号灯安袋在面板上,两种夹具及控制按钮安装在工作台面上。
2.试验台的测试系统

试验台的测试系统原理图
试验台的测试系统原理图。由电动机带动高压油泵2产生的高压油,经过控制阀3、单向阀4、储压器入减压阀9,压力传感器10,流髦传感器11,压力表12和截止阀13,分别到达护孔孔板15或被测针阀偶件16,再流入油箱。流经流量传感器的油液的信号,送至流量数字显示仪显示出来.系统中采用了粗、精滤油器1和8以保证系统中油液洁净,也保护了系统中的各元件。

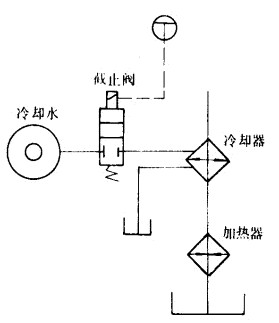

测试系统还配备了测试呀油的温度自动控制系统,如图所示。温控系统保证油温在(40±2)℃的范围内。

试验台温控系统图

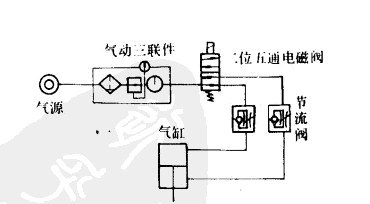

试验台气动夹紧系统原理图
试验台测量针阀偶件用夹具采用气动夹紧装置,气动夹紧系统原理如图所示。通过滑阀切换来实现针阀偶件的夹紧和松开。
3.试验台的流量测量和显示系统

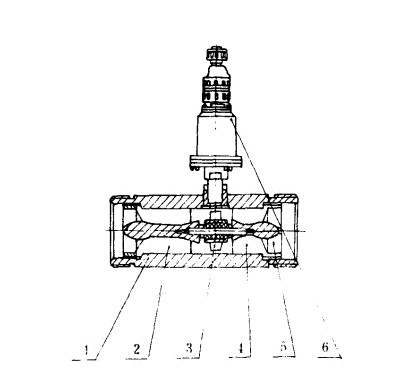

试验台的流量测量和显示系统由专门研制的精密涡轮流量传感器和流量数字显示仪组成。涡轮流量传感器的结构如图所示.

涡流流量传感器图

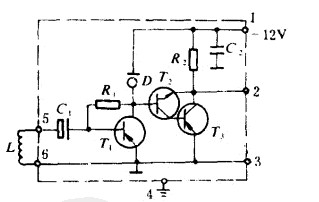

前置放大器电气工作原理图

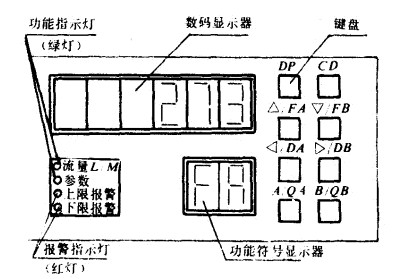

当流量数字显示仪的面板外形如图所示。

流量教显仪面板外形图

它能直接数字显示瞬时流量值(L/min)。它的数字显示及报警工作原理,计算机数据采样和数据处理后,输出数字显示流量值(L/min)。数显仪可预置被测针阀偶件流量的上下限值,可声光报警;数显仪还可根据需要切换显示流量信号频率(Hz)、仪表参数、流量上下限报警值,并可用密码锁保护。
4.试验台的电气控制系统
电气控制系统包括油压起动和油压稳定的控制,油温恒定的控制,被测试件夹紧和松开的控制,流量测量的控制,单孔孔板测量和针阀偶件测量的切换,以及各项指示信一号等。
