仪表针型阀简介

您是第 位读者    发布日期:2013-11-02

针阀一种小型的手动阀门,因为阀杆顶部呈现针状而命名,见下图仪表针型阀结构。


针阀结构:
常见的针阀按阀帽的不同分为三类:
整体阀帽型螺纹和联合结构阀及帽型连接阀帽型等结构类型。
仪表针型在一般表示符号:
针阀功能
针阀在流体管线中主要有切断流体及调节流量功能等。

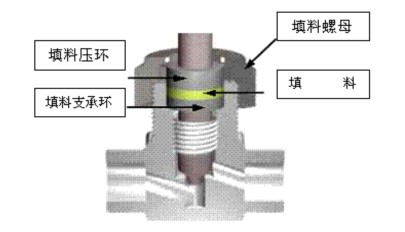

针阀密封形式:


阀杆的密封与阀座的密封类型,第一种阀杆密封镇料的位置同阀杆和螺纹形式分两种:一种像图上所示的填料从螺纹的上方,这样的结构较简单,但填料时碰到最大问题是会受流体和冲刷,螺纹在润滑时会有影响,会有损坏问题。第二种是填料为螺纹的下方,不同阀杆的密封形式。像这种结构可以使流体及高温有螺纹时有不良出现。
阀座阀杆头密封及阀座的材料可分为两种:


塑料和金属密封,密封面形成较大,常用于密封性要求较高的气体及场合。
金属和金属密封,密封面形成较小,用于液体及高温有腐蚀性的流体环境内。
相关内容知识推荐:针型阀型号及特点,转载请声明。
