针形阀是用来控制管道流通截面的气动元件，在气源压力恒定的情况下，通过针形阀的气体加压速率，随针形阀流通截面的增大而增大，所以从一定程度上来说，针形阀也是控制气体加压速度的元件。
在手动控制系统和针形阀一电磁阀组的加压控制系统中，一般得用上较大流量的针形阀，因它作为控制系统中的主要执行元件，所以要求流量较大，一般口径为1/2时
(约15毫米左右)，

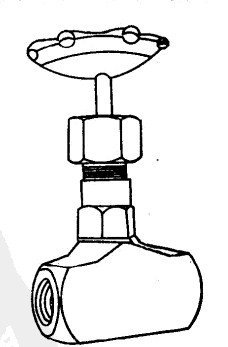

图上就是这种类型的针形阀，结构简单，来源方便，市场上普遍供应。
但这种针形阀的流量较大，所以对信号气源的控制就欠灵敏(信号气源一般都是小流量的)，它只能用在直接控制柑涡液面上压力的情况下，作为执行元件来用，如果在信号气源中也须用上针阀如图9-16中的19, 20, 21，则要求用灵敏度较高的，流量较小的针形阀(该系统中用的是QDZ比例积分调节器中的积分针阀)。
图上是积分针阀的结构图，它是利用了圆锥一圆锥型缝隙式来变化节流孔的，调节时用旋转手轮2，使阀杆4转动，通过螺纹使阀针6相对阀座7产生位移，从而调整了网针与阀座之间的间隙，改变了气阻值(亦即起了节流作用)，这种阀的特点是阀针6与阀杆4不是刚性连接。而是通过压缩弹簧8，使阀针轴肩始终贴紧在座垫10上。座垫孔的直径比阀针直径大，阀针可以四面移动，当阀针与阀座接触后，若阀杆4有过大的位移，阀针6便使弹簧8压缩，由于弹簧8作用力较小，保护了阀针与阀座的密封。利用调整片3可以限制阀杆4不致有过大的位移。一般情况下，调整片3调整到在压缩弹簧a的作用下，保证阀针刚好密封，并使手轮2开始转动时有较小的死程(旋转手轮，使阀针刚刚离开阀座时，阀杆移动的距离叫死程)。
由于阀针6是处于“浮动”状态，因此在关闭阀针时，阀针在阀座中自动找准中心，在有一定开度时，阀针四周间隙内气流的压力使阀针浮于阀座中心，使间隙均匀，减小了偏心对针阀特性的影响。也因这个特点，它反映的节流控制效果比大流量刚性阀针连结的针形阀要灵敏，较适合气源信号的节流控制。
